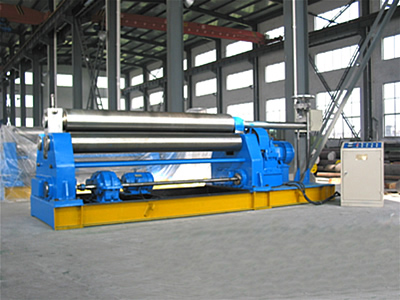

机械三辊对称式卷板机特点
该机结构型式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过丝杆丝母蜗杆传动而获得,两下辊作旋转运动,通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩。
规格型号 |
最大卷板厚度mm |
最大卷板宽度 mm |
板材屈服极限 Mpa |
卷板速度 m/min |
满载最小直径 mm |
上辊直径 mm |
下辊直径 mm |
两下轴中心距 mm |
主电机功率 kw |
W11-4*1500 |
4 |
1500 |
245 |
5 |
300 |
150 |
140 |
185 |
3 |
W11-6*1500 |
6 |
1500 |
245 |
5 |
380 |
160 |
160 |
250 |
4 |
W11-6*2000 |
6 |
3200 |
245 |
4.5 |
380 |
170 |
160 |
260 |
5.5 |
W11-6*3200 |
6 |
3200 |
245 |
4.5 |
380 |
220 |
180 |
280 |
7.5 |
W11-8*2000 |
8 |
2000 |
245 |
4.5 |
400 |
185 |
170 |
260 |
5.5 |
W11-8*2500 |
8 |
2500 |
245 |
4.5 |
550 |
240 |
200 |
300 |
11 |
W11-12*2000 |
12 |
2000 |
245 |
4.5 |
550 |
240 |
200 |
300 |
11 |
W11-12*2500 |
12 |
2500 |
245 |
4.5 |
600 |
260 |
220 |
320 |
11 |
W11-12*3000 |
12 |
3000 |
245 |
4 |
700 |
280 |
240 |
360 |
15 |
W11-16*2000 |
16 |
2000 |
245 |
4 |
600 |
260 |
220 |
320 |
11 |
W11-16*2500 |
16 |
2500 |
245 |
4 |
700 |
280 |
250 |
360 |
15 |
W11-16*3200 |
16 |
3200 |
245 |
4 |
850 |
340 |
260 |
430 |
18.5 |
W11-20*2000 |
20 |
2000 |
245 |
4 |
700 |
280 |
250 |
360 |
15 |
W11-20*2500 |
20 |
2500 |
245 |
4 |
850 |
340 |
280 |
430 |
18.5 |
W11-25*2000 |
25 |
2500 |
245 |
4 |
850 |
340 |
280 |
430 |
18.5 |
W11-25*2500 |
25 |
2500 |
245 |
4 |
900 |
360 |
300 |
480 |
22 |
W11-30*2500 |
30 |
2500 |
245 |
4 |
1200 |
420 |
360 |
550 |
30 |
W11-30*3000 |
30 |
3000 |
245 |
4 |
1200 |
450 |
390 |
600 |
37 |
本产品参数、性能、特点、配置仅供参考,如有改动恕不另行通知。详细说明来电咨询!
